Вакуумная сушильная установка НФСВ.УС-7-5.00.00.000

Установка сушильная вакуумная УС-7-5 спроектирована и производится на собственных мощностях компании. Оборудование применяется в научно-исследовательских лабораториях, на промышленных предприятиях и в производственных цехах для термообработки материалов в контролируемой среде.

Назначение

Установка предназначена для сушки и нагрева различных материалов и изделий в двух режимах:

• В воздушной среде при температуре до 250 °С;
• В вакууме при температуре до 500 °С.

Оборудование эффективно для:

• Сушки термочувствительных материалов при пониженном давлении;
• Обезгаживания и сушки изделий электронной и оптической промышленности;
• Термообработки материалов в вакуумной среде;
• Проведения научно-исследовательских и лабораторных работ.

Работа в вакуумной среде позволяет проводить процессы при более низких температурах (снижая энергозатраты), сокращать время сушки и сохранять первоначальные свойства обрабатываемых материалов.

Конструкция и принцип работы

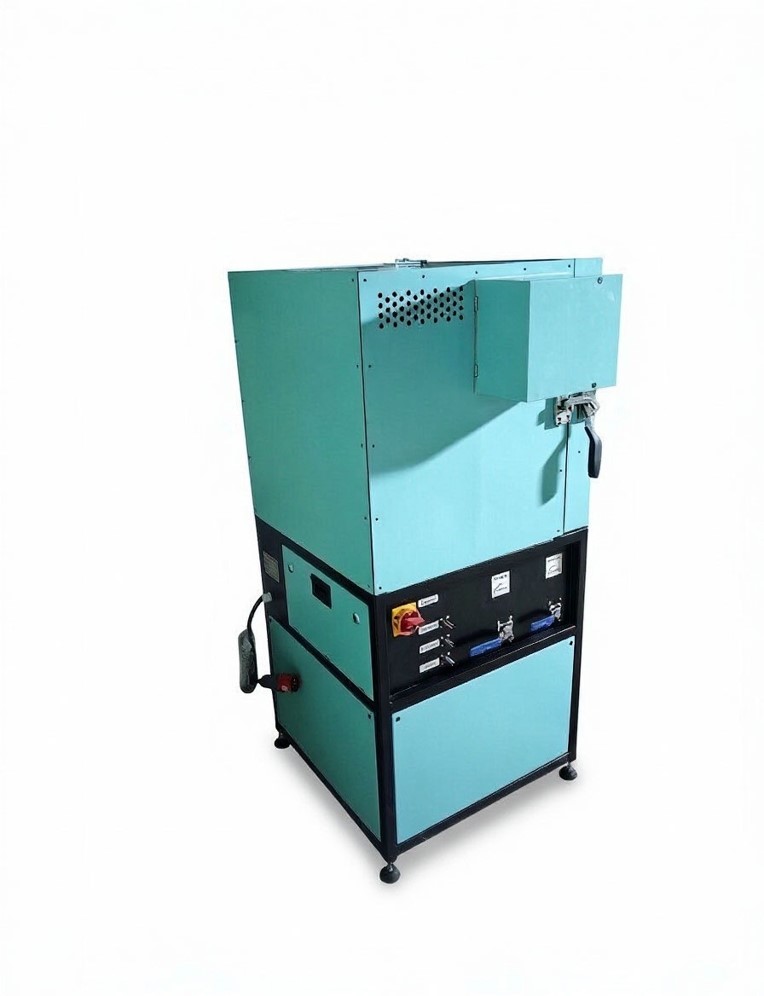

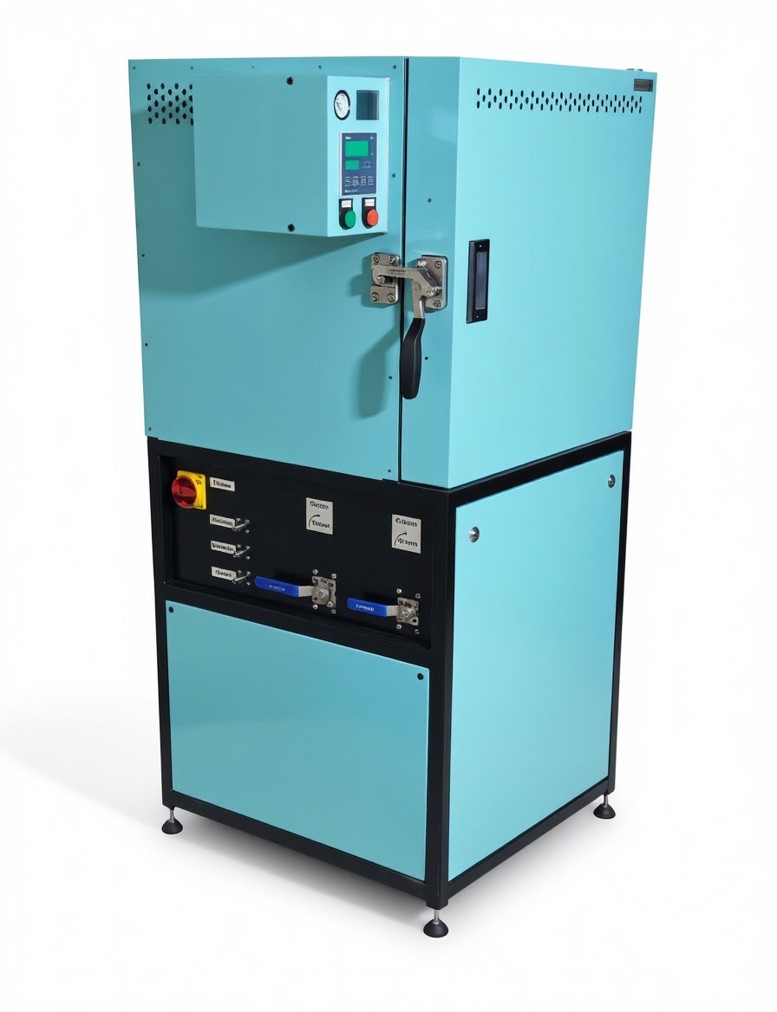

Установка представляет собой прямоугольный напольный корпус, разделенный на три функциональных отсека, с вынесенным блоком управления.

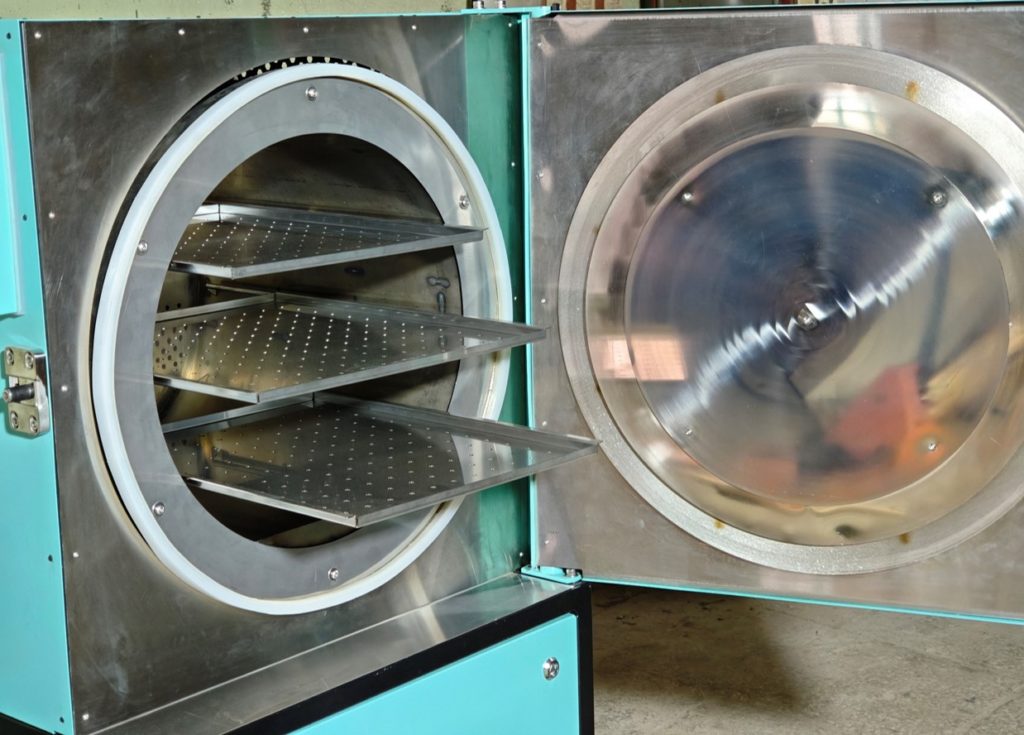

• Верхняя часть: располагается сушильная вакуумная камера. Камера изготовлена из нержавеющей стали AISI 304, имеет цилиндрическую форму и состоит из герметичного корпуса с дверцей и размещенного внутри нагревательного кожуха.
• Средняя часть: отсек для электрического оборудования и силовых компонентов.
• Нижняя часть: отсек для вакуумного насоса, трубопроводов и запорной арматуры. Управление системой откачки вынесено на панель на левой грани корпуса.

Система охлаждения: охлаждение патрубков и фланцев камеры осуществляется водой. Подключение осуществляется через штуцеры «Вода вход» и «Вода выход» (∅ 10 мм) на левой стороне корпуса. Подача воды обязательна при работе с температурами выше 200 °С.

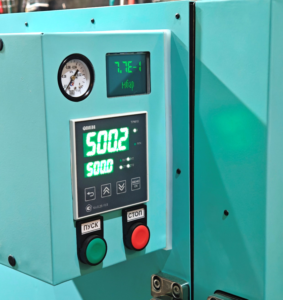

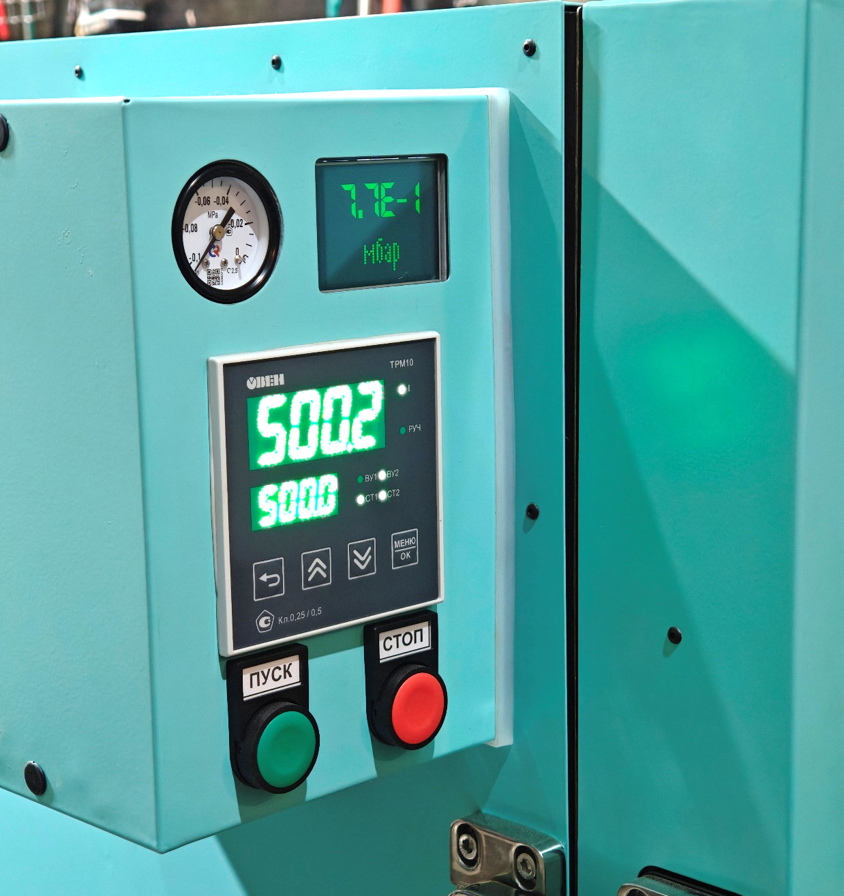

Управление:

• Терморегулятор ОВЕН ТРМ10 (задание и контроль температуры);
• Механический вакуумметр и дисплей датчика Пирани (индикация давления);
• Кнопки «ПУСК» и «СТОП» вакуумного насоса;
• Кран «Откачка» и кран «Напуск» (для впуска воздуха/газа в камеру).

ПРЕИМУЩЕСТВА

• Широкий температурный диапазон:от 50 до 500 °С позволяет работать с самыми разными материалами — от полимеров до металлокерамики.
• Универсальность:работа как в вакууме, так и в воздушной среде.
• Надежность и безопасность:система аварийного отключения предотвращает перегрев; встроенная водяная система охлаждения защищает уплотнения и фланцы при высокотемпературных процессах.
• Высокое качество вакуума:остаточное давление 6,6 Па обеспечивает эффективную сушку и обезгаживание.
• Продуманная эргономика:органы управления сгруппированы на выносной панели, что удобно при работе с горячей камерой.
• Российский производитель:полный цикл разработки и производства (ООО «ЕН Инжиниринг») гарантирует доступность сервисной поддержки и запасных частей. Поставка оборудования осуществляется в полной заводской комплектации. Имеется возможность модернизация или внесения изменений в конструкцию под задачи Заказчика.
